波形护栏立柱规格重量间距全面介绍发布时间 :2018.12.17 浏览次数：19953 次

波形护栏是一种为公路防撞而设施的护栏，是半钢性护栏的主要形式，它是一种以波纹状钢护栏板相互拼接并由主柱支撑的连续结构。由波形护栏板,波形护栏立柱,波形护栏房阻块等配件组成,下面我们主要来介绍下波形护栏立柱相关知识。

波形护栏立柱规格

规格：立柱直径x 立柱厚度 x 立柱长度

法兰立柱规格：114/140mm x 4mm x750mm

双波板适配圆立柱：114mmx4.0mmx1200mm

140mmx4.5mmx2150mm

三波板适配圆立柱：140mmx4.5mmx1500mm

方立柱：130mm x 130mm x 6mm

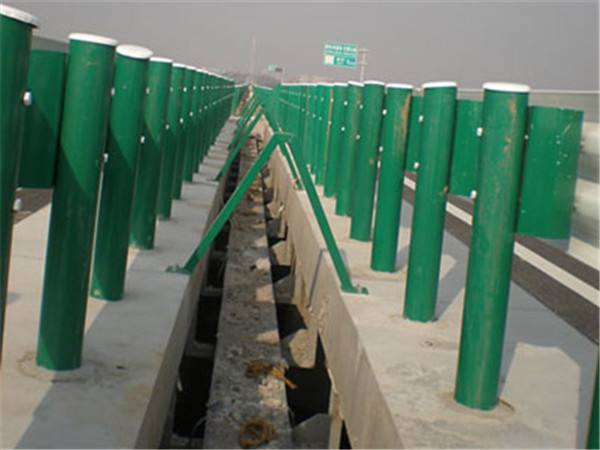

波形护栏立柱

波形护栏立柱重量

波形护栏立柱壁厚4.5MM；理论重量：Φ114的12.15kg/m、Φ140mm的15.04kg/m。

波形护栏立柱间距

标准护栏板总长度4320毫米（安装完毕后净剩4米）立柱间距4米。

波形护栏立柱安装

路侧护栏立柱应安装于坚实的土路肩中，立柱与路基土的作用，使立柱弯曲变形，土基压缩变形，这是护栏吸能过程的一环。但是，当护栏立柱遇到立柱置于桥梁、通道、涵洞等无法打入的地方，立柱下方遇有地下管线、石方路段，其他特殊情况等三种情况时，应把护栏立柱设置于混凝土基础中，有条件时宜采用抽换式护栏立柱。

护栏立柱设置于混凝土中的方法有三种：一种是在混凝土基础中预留孔，等立柱放入后填密实的砂，上下都用沥青密封。一旦发生碰撞，立柱可以有一定的变形量，不会损坏混凝土基础，也容易更换。另一种采用法兰盘基础，螺栓连接，法兰盘上开长圆孔，一旦发生碰撞，法兰盘沿长圆孔方向有一定位移量，如果不损坏地脚螺栓，也容易修复；第三种是采用抽换式道路安全护栏装置，该装置适用于圆形立柱，用铸钢制造，外基座埋于混凝土中，内套管通过螺栓与外基础练成一体，护栏立柱插入内套管中，螺栓拧紧厚，内观套就会把立柱抱死。一旦发生碰撞，立柱弯曲变形，只要把螺栓拧紧，即可轻易把立柱拔出、更换。

波形护栏立柱相关组件介绍

1、护栏板：板长× 板宽 ×波高 ×板厚 A、双波护栏板：4320×310×85×3.0理论重量49.16 Kg 4320×310×85×4.0 理论重量65.55 Kg B、三波护栏板：4320×506×85×4.0理论重量102 kg

2、立柱：114/140×4.5 ×长度直径×壁厚×长度长度:1m、1.2m、1.25m、1.55m、1.85m、1.95m、2m、2.15m等，理论重量（4.5mm厚度）：114mm的12.16kg/m、 140mm的15.06kg/m

3、防阻块：196×178×200×3.0/4.0 每个重 2.5kg左右，与九孔板配套使用。

4、柱帽：114mmx100mm 每只重0.5㎏左右 140mmX150mm 每只重0.6㎏左右

5、托架：300 ×70 ×4mm/4.5mm 注：与十孔板配套，每只重0.8㎏左右。

6、端头：一般分路侧(R160)，及中央带(R250)两种型号，常用厚度为3mm 。可根据客户的要求可随时安排制做其他型号的特殊端头。

7、横梁垫片(方垫片)：材质：Q235，优质钢板。规格：76×44×4 重约0.08kg 用于托架(防阻块)与护栏板、连接螺孔位垫衬之用。

8、螺栓：M16×170(150) 立柱与防阻块、托架连接； M16×42 （40) 防阻块、托架与板连接； M16×35 (32.5) 板与板连接；
